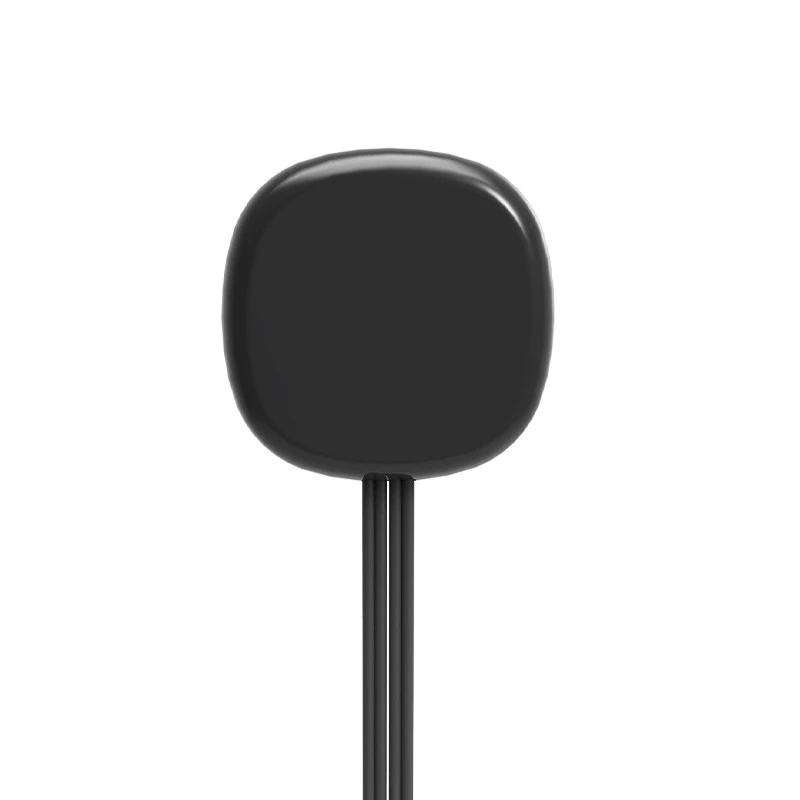

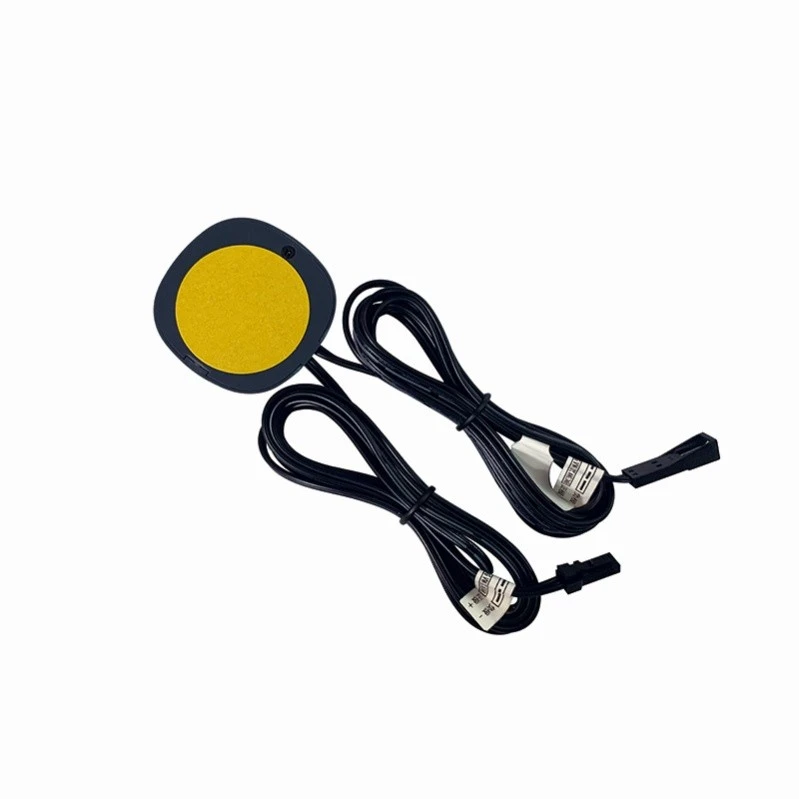

Ukryty, ściemnialny przełącznik czujnika dotykowego to ukryty, ściemnialny przełącznik czujnika dotykowego, przeznaczony do montażu za drewnianymi panelami, szafkami i meblami wewnętrznymi. Krótkie naciśnięcie przełącza moc wraz ze stopniowymi przejściami światła, a długie naciśnięcie umożliwia bezstopniowe przyciemnianie w celu precyzyjnej-regulacji poziomu światła.
Parametry
|
Tryb sterowania |
Oddzielne sterowanie |
|
Napięcie wejściowe/wyjściowe |
Napięcie stałe 12–24 V |
|
Kabel zasilający |
1.5m |
|
Załaduj moc diody LED |
12 V Mniejsze lub równe 60 W/24 V Mniejsze lub równe 60 W |
|
Rozmiar czujnika |
48 mm * 48 mm * 6 mm |
|
Funkcjonować |
Krótkie naciśnięcie, aby sterować światłem w celu stopniowego rozjaśniania lub przyciemniania; długie naciśnięcie umożliwia bezstopniowe przyciemnianie |
|
Orzecznictwo |
CE, RoHS |
|
Gwarancja |
3 lata |
|
Nazwa marki |
Lampowa |
|
Model |
LP-9030 |

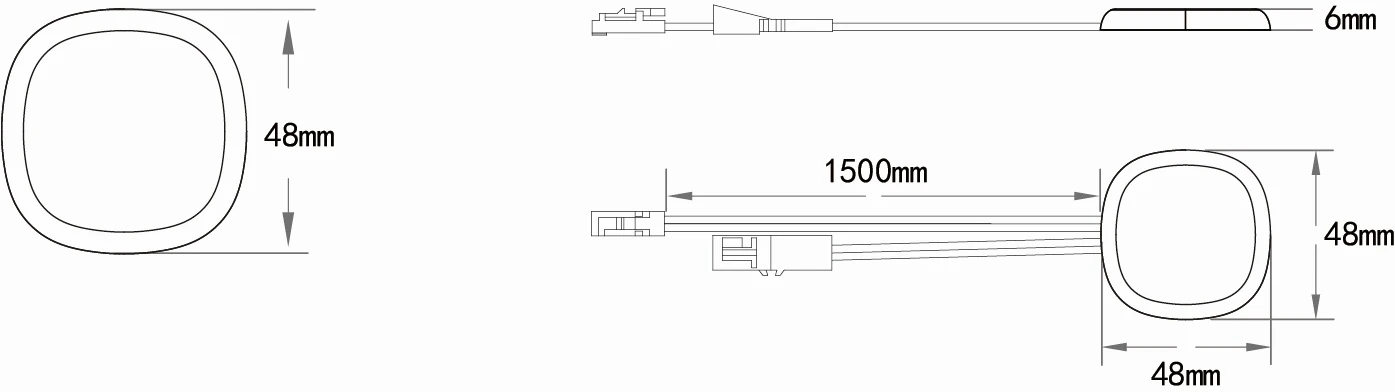

Rozmiar

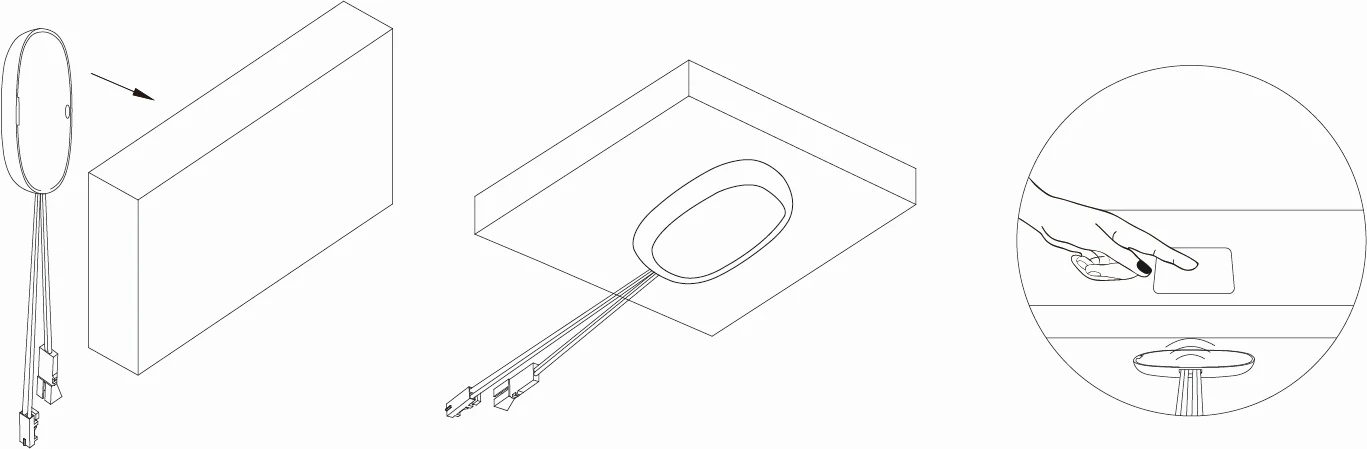

Instalacja

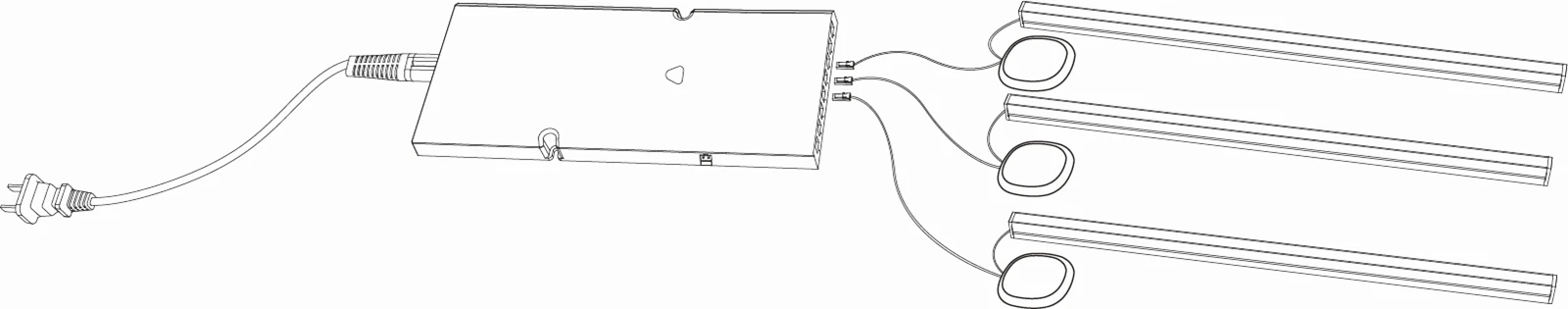

Schemat okablowania

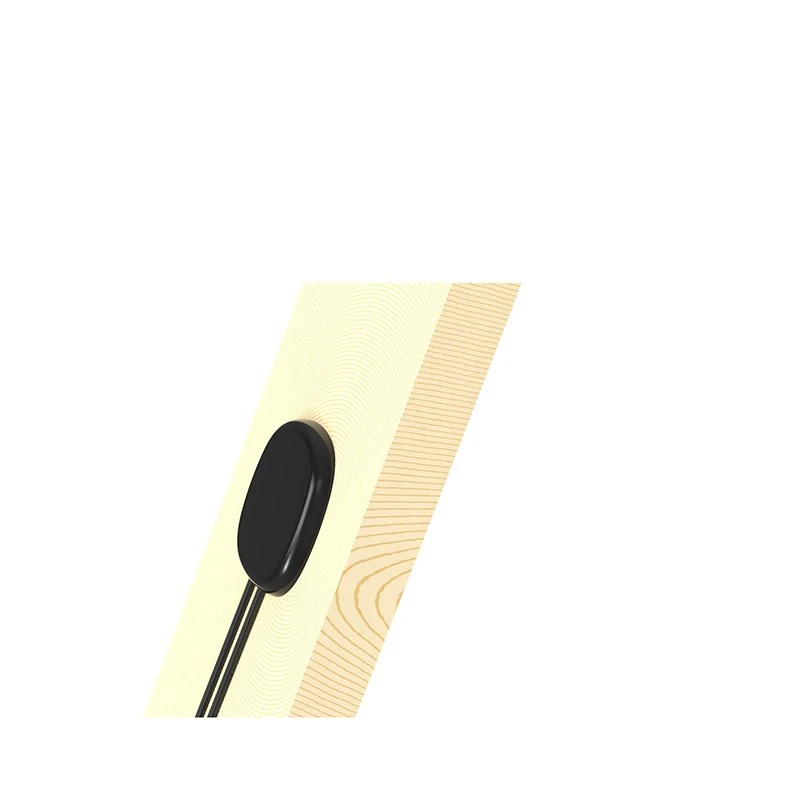

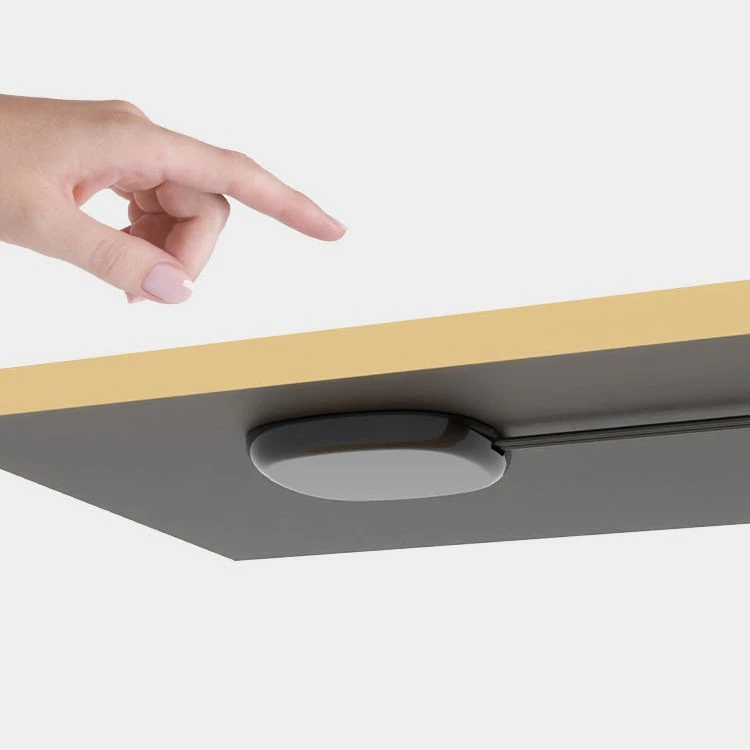

Ukryta instalacja i kompatybilność panelu
Ukryty montaż panelowy:Instaluje się za-materiałami niemetalowymi (drewno, akryl lub panele kompozytowe) bez pozostawiania odsłoniętych elementów na powierzchni mebli.
Kompaktowa obudowa:Wymiary 48 × 48 × 6 mm umożliwiają montaż we wnękach lub płytkich-kieszeni w ciasnych przestrzeniach za panelami szafek.
Zgodność podłoża:Wykrywa dotyk przez-panele nieprzewodzące (nie wymaga stosowania folii metalowych ani laminatów metalowych w strefie czujnika).
Mocowanie powierzchni tylnej:Płaski profil umożliwia montaż za pomocą-dwustronnej-taśmy klejącej o wysokiej przyczepności lub mechanicznych wsporników mocujących.
Specyfikacje elektryczne i nośność
Całkowita moc znamionowa do 60 W (5 A przy 12 V / 2,5 A przy 24 V).
W zestawie standardowy kabel o długości 1,5 m do wewnętrznego prowadzenia przewodów w szafie.
Kompatybilny z jednokolorowymi-paskami LED, profilami liniowymi i światłami krążkowymi zasilanymi przez zasilacze o stałym-napięciem.
Kompatybilność ze sterownikiem LED i przyciemnianiem
Dopasowanie zasilania:Wymaga sterownika LED o regulowanym napięciu-DC 12 V lub DC 24 V. Upewnij się, że napięcie znamionowe sterownika odpowiada podłączonemu obciążeniu diod LED.
Kompatybilność opraw:Współpracuje z jednokolorowymi elastycznymi paskami LED-, sztywnymi aluminiowymi profilami liniowymi i wpuszczanymi lampami krążkowymi.
Mechanizm ściemniania PWM:Wykorzystuje sterowanie sygnałem PWM (-modulację szerokości impulsu) do ciągłej,-wolnej od migotania regulacji jasności podczas długiego-naciśnięcia.
Testowanie systemu:Stabilność ściemniania zależy od jakości sterownika; kompatybilność z konkretnym modelem sterownika należy sprawdzić podczas wstępnej oceny próbki.
Wydajność operacyjna
Przełączanie-półprzewodnikowe:
Brak ruchomych części mechanicznych, co zapobiega zużyciu w wyniku-codziennej pracy z wysoką częstotliwością.
Zamknięte meble Zastosowanie:
Profil rozpraszający ciepło przeznaczony do zintegrowanego zastosowania wewnątrz szaf, witryn i szafek kuchennych.
Ocena wewnętrzna:
Nadaje się do zastosowań w suchych pomieszczeniach. Trzymaj z dala od bezpośredniego kontaktu z wodą lub miejsc o wysokiej-wilgotności.
OEM/ODM i dostosowywanie produktu
Kabel i uprząż:Niestandardowe długości kabli i opcje płaszcza zewnętrznego w oparciu o trasy montażu szafy.
Złącza terminalowe:Dostępne-fabrycznie zainstalowane złącza (np. JST, DuPont lub DuPont mini-fit) pasujące do konfiguracji sterownika.
Marka i opakowanie:Niestandardowe znakowanie laserowe, etykiety produktów i niestandardowe opakowania zbiorcze.
Warianty obudowy:Dostępne niestandardowe kolory obudowy i konfiguracje zacisków montażowych do produkcji-na dużą skalę.
Testy i próbki
Kontrola jakości:
Przed zapakowaniem każdy czujnik przechodzi funkcjonalne przełączanie, sprawdzanie zakresu ściemniania i weryfikację stabilności napięcia.
Przykładowa ocena:
Dostępne są próbki ewaluacyjne umożliwiające sprawdzenie czułości dotyku w przypadku określonych materiałów panelu i sterowników.

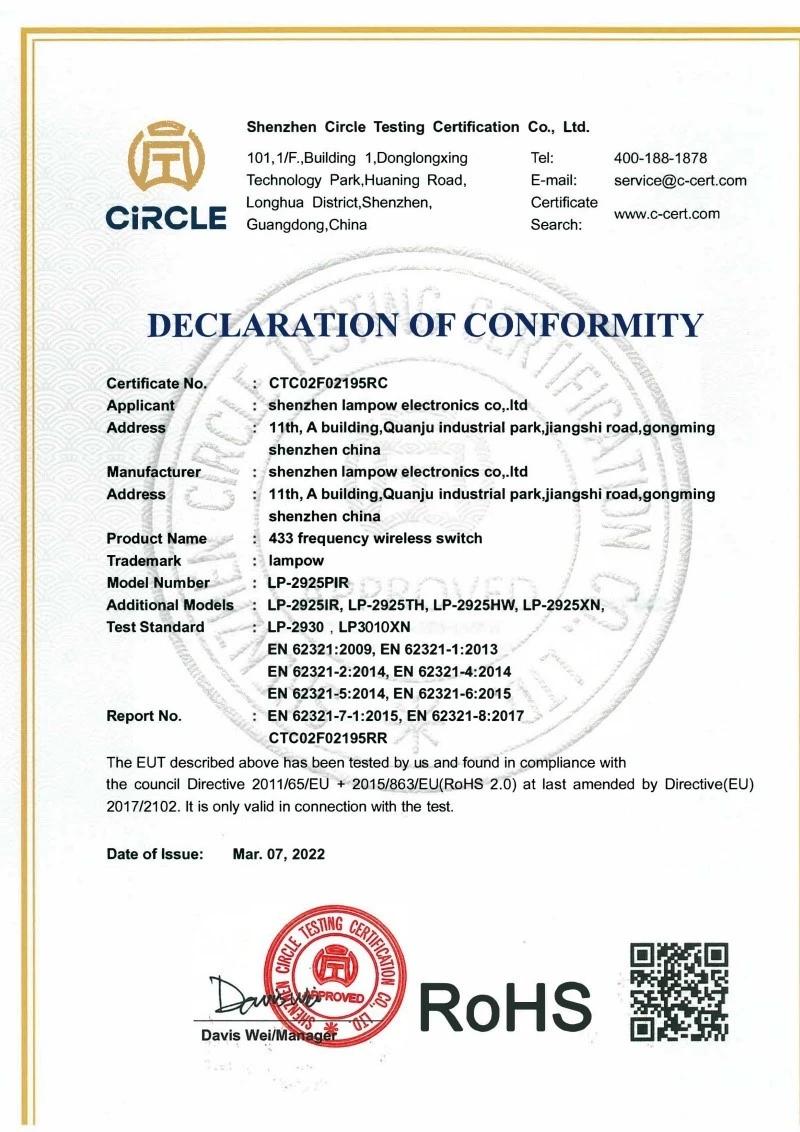

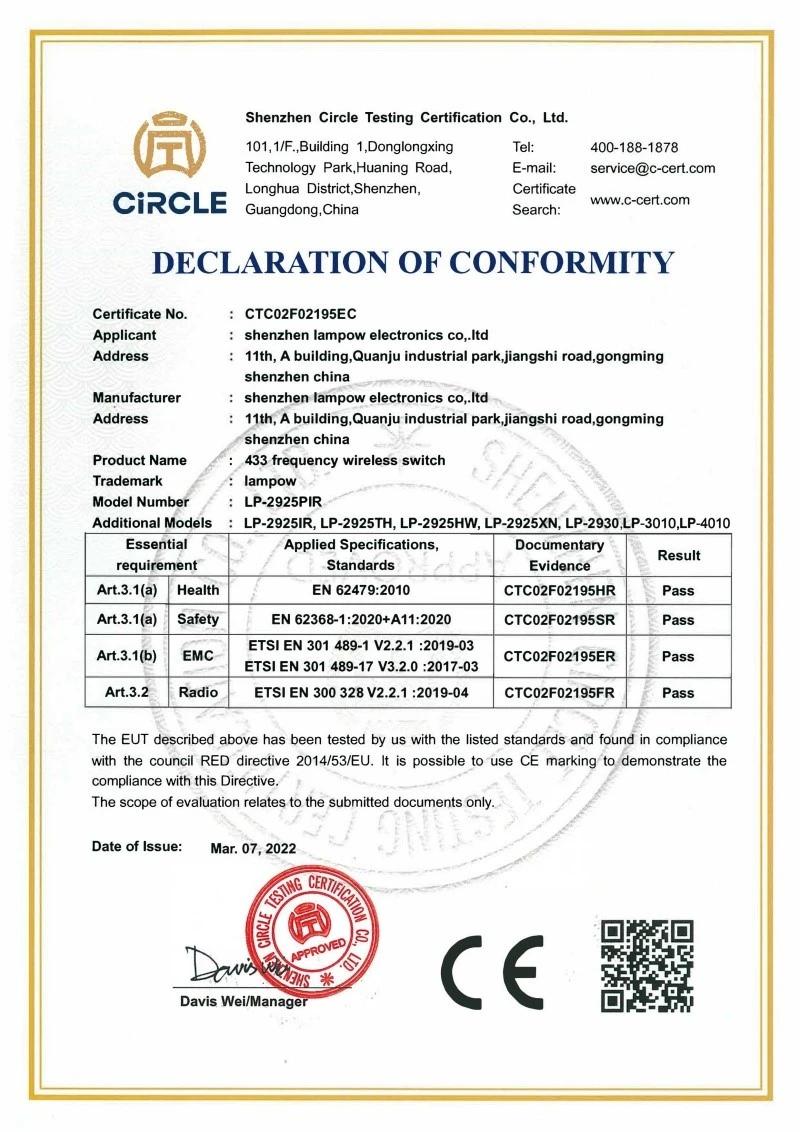

Certyfikaty i zgodność
Standardy regulacyjne:Oznaczenie CE-i zgodność z dyrektywami UE-o niskim napięciu i kompatybilności elektromagnetycznej.
Zgodność środowiskowa:Surowce i komponenty z certyfikatem RoHS-.
Audyt fabryki:Wyprodukowano w ramach systemu zarządzania jakością posiadającego certyfikat ISO 9001. Raporty z testów dostępne do celów audytu zgodności klienta.
Często zadawane pytania
P: Jaki jest zalecany zakres grubości panelu zapewniający niezawodne wykrywanie dotyku?
Odp.: Czujnik jest skalibrowany dla paneli o grubości od 8 mm do 18 mm, a czułość jest ustawiona fabrycznie w oparciu o określoną gęstość podłoża i powłokę powierzchni przedstawioną do oceny.
P: Jakie jest MOQ i przykładowy czas realizacji przed przystąpieniem do produkcji masowej?
Odp.: Płatne próbki ewaluacyjne są wysyłane w ciągu 3-5 dni roboczych, a standardowe MOQ zaczyna się od 500 sztuk, a mniejsze partie są ustalane indywidualnie-dla prób inżynieryjnych.
P: Jaki jest standardowy czas realizacji produkcji i warunki płatności w przypadku zamówień masowych?
Odp.: Produkcja masowa jest wysyłana w ciągu 15–20 dni roboczych po zatwierdzeniu próbki, zgodnie ze standardowymi warunkami T/T obejmującymi 30% depozytu i 70% salda przed wysyłką.
P: Jaka gwarancja dotyczy tego przełącznika?
Odp.: Zapewniamy 3-letnią gwarancję producenta na wady czujników i obwodów ściemniania, przy czym jednostki DOA zgłoszone w ciągu 30 dni zostaną wymienione bez kosztów transportu.
P: Czy gromadzenie się kurzu lub kondensacji na powierzchni panelu powoduje fałszywe zakłócenia wyzwalania lub przyciemniania?
Odp.: Lekki pył nie wpływa na reakcję pojemnościową, ale kondensacja tworząca się bezpośrednio nad strefą czujnika może czasami powodować chwilowe fałszywe wyzwalanie.
P: Czy ten przełącznik może przyciemniać-sterowniki LED innych firm=?
Odp.: Działa z każdym sterownikiem o regulowanym-natężeniu stałym 12 V/24 V DC, niezależnie od marki.
P: Co się stanie, jeśli napięcie znamionowe podłączonego sterownika nie będzie odpowiadać napięciu roboczemu przełącznika?
Odp.: Niedopasowanie napięcia między sterownikiem a przełącznikiem nie jest wewnętrznie zabezpieczone, więc użycie sterownika 24 V w systemie skonfigurowanym na napięcie 12 V- może spowodować uszkodzenie przełącznika lub podłączonych diod LED.
